大型园区分布式机房解决方案



示意图
(分布式机房示意图)

方案背景

很多大型组织例如高校、中大型企业、大型医院、政府机构等用户的业务已经深度网络化,其网络机房往往与其组织结构中的各单位相对应地分布在一个数百亩到数千亩面积不等的大型园区中的各部,其各类机房规模面积与设备配置及场地动力环境配置各不相同,一般设有一个专职部门进行统一的监控维护和管理。由于机房处于同一园区,该类用户同园区的机房数量大、网管部门往往正式配备的编制往往相对不足,但作为专设部门却被期待能够对网络机房运维事务能够进行快速及时的响应和处理,同时该部门也承担着较大的安全责任与风险。因此该类客户往往需要以更少的人力开销快速及时地维护一个较大机房群,对严重问题或影响安全的问题能够可靠及时响应,对影响不大的合标性的一般报警事件能够合理地合并处理,合理减少运维人力负担。在硬件层面



方案配置设计

针对该类用户,需要面向不同类别的机房进行不同的配置设计,最终同意接入同一平台。


设备间监控系统图


     针对设备保有量较少的接入级设备间机房,适合选配融智兴华网络型温湿度传感器与网络型空调控制器,同时利用其下联开关量接口按需配置接驳烟感、双鉴人员移动探测器、门磁等外围传感器,视频、门禁按需选配。该类机房的设备影响范围小,配置管理简单,一般不需要远程Console口带外网管设备,对于经常死机的站点按需配置融智智能PDU远程电源管理设备即可。



配置单


名称 型号 数量
机房环境监控管理软件V6.0 融智9000 1套
网络型温湿度传感器 RZ-NSCT01 1台
网络型普通空调联动模块 RZ-NSCA01 1台
烟雾探测器 HL-94II 1台
双鉴探测器 DT7380 1台
全数字红外摄像机 海康威视 1台
门禁系统 RZ-ACCESS 1套

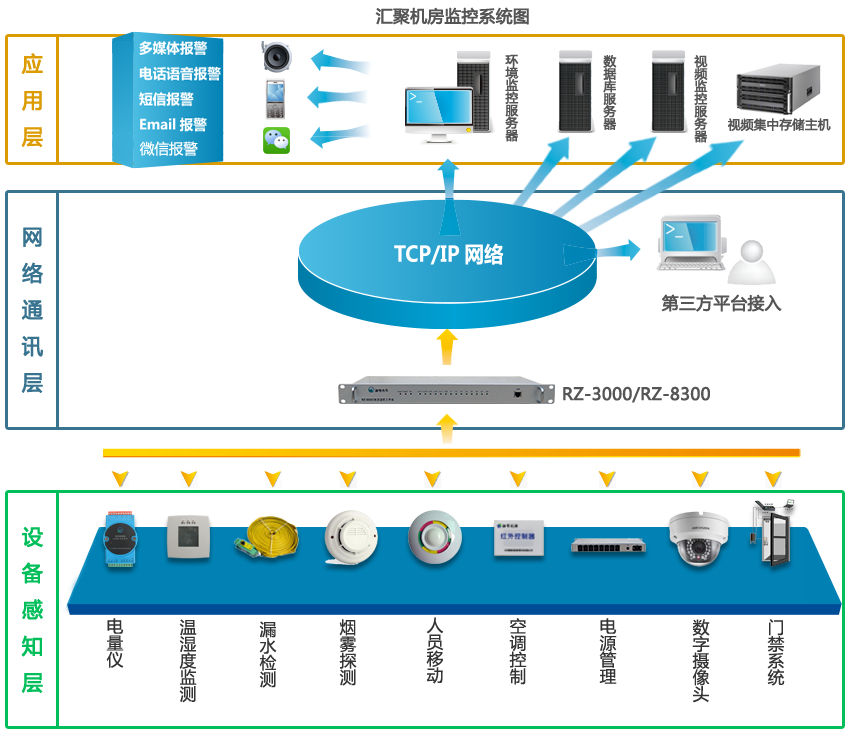

汇聚机房监控系统图


       针对规模中等的汇聚类机房,核心设备适宜采用融智RZ3000机房监控工作站、或者RZ8300智慧机房工作站,前端传感器、控制执行器、设备物联网关、视频、门禁等按需配置。该类机房影响面较大,设备本身的配置管理有一定复杂度和配置变更频率,建议在基本的动环监控、安全监控的基础上增配远程带外电源管理和远程Console口管理设备,可提升网络设备配置管理、变更以及故障恢复的效率和及时性。



配置单


名称 型号 数量
机房环境监控管理软件V6.0 融智9000 1套
融智3000机房监控工作站 RZ-3000C 1台
数字化温、湿度传感器 RZ-TH6L 1台
三相电力监测仪 RZ-9033D 1套
水浸传感器 RZ-WS98 1套
烟雾探测器 HL-94II 1台
双鉴探测器 DT7380 1台
普通空调(红外)监控模块组 RZ-ACT 1套
设备远程电源管理 RZ-PC08 1台
全数字红外摄像机 海康威视 1台
门禁系统 RZ-ACCESS 1套

主干机房监控系统图

针对规模较大的主干类机房,核心设备的最优选择是融智兴华RZ9600嵌入式机房监控管理工作站,该工作站具有光纤上联、双电源热备+后备电源的高可靠配置设计;不太重要的机房亦可选用RZ6000嵌入式工作站,该工作站虽然也是双电源热备设计,但没有后备电源和光纤上联的高可靠供电与通讯设计,但其配置容量完全可以满足基本的监控需求。前端传感器、控制执行器、设备物联网关、视频、门禁等按需配置。该类机房影响面很大,设备本身的配置管理有较高的复杂度和配置变更频率,建议在基本的动环监控、安全监控的基础上增配远程带外电源管理和远程Console口管理设备,可提升网络设备配置管理、变更以及故障恢复的效率和及时性。



配置单


名称 型号 数量
机房环境监控管理软件V6.0 融智9000 1套
融智9600机房监控工作站 RZ-9600C 1台
数字化温、湿度传感器 RZ-TH6L 1台
三相电力监测仪 RZ-9033D 1套
水浸传感器 RZ-WS98 1套
烟雾探测器 HL-94II 1台
双鉴探测器 DT7380 1台
UPS联动 融智9000-UPS 1套
精密空调联动 融智9000-PAC 1套
设备远程电源管理 RZ-PC08 1台
全数字红外摄像机 海康威视 1台
门禁系统 RZ-ACCESS 1套

核心机房监控系统图

大型园区客户一般会有若干间核心机房,一般配置有核心网络设备和众多的全局应用服务器。该类机房的核心监控设备应选用融智兴华RZ9600嵌入式机房监控管理工作站,前端传感器、控制执行器、设备物联网关、视频、门禁等按需配置。如需细粒度密集监控则通过融智兴华RZ6000等工作站上联到RZ9600进行扩展。该类机房影响面巨大,设备本身的配置管理有非常高的复杂度和配置变更频率,建议在基本的动环监控、安全监控的基础上增配远程带外电源管理和远程Console口管理设备,充分保障网络设备配置管理、变更以及故障恢复的效率和及时性;同时还可配置面向服务器远程运维的网络KVM系统,以保证特定应用服务的配置管理变更效率与故障恢复效率。如果机房电力保障设备和环境调控设备有合理的冗余配置,同时用户有较强的节能需求,则可增配RZ9000DS智慧机房工作站,实现基于用配置的设备轮休轮值、基于感知智能调控等各类设备保养、运行与节能策略。



配置单


名称 型号 数量
机房环境监控管理软件V6.0 融智9000 1套
机架式环境监测调控服务器主机 RZ-9000DS 1台
融智9600机房监控工作站 RZ-9600C 1台
数字化温、湿度传感器 RZ-TH6L 1台
三相电力监测仪 RZ-9033D 1套
水浸传感器 RZ-WS98 1套
烟雾探测器 HL-94II 1台
双鉴探测器 DT7380 1台
UPS联动 融智9000-UPS 1套
精密空调联动 融智9000-PAC 1套
设备远程电源管理 RZ-PC08 1台
全数字红外摄像机 海康威视 1台
门禁系统 RZ-ACCESS 1套
远程KVM系统 RZ-KVM 1套
