涉密屏蔽机房监控解决方案



方案背景

军事、政府、军工企业等用户所维护的的涉密机房在机房监控系统建设上具有较高等级的要求,主要有以下三点:首先,涉密网络与监控系统与外网应为物理隔离状态;其次,要求涉密机房内部署的监测通讯设备与外部的连接线路要杜绝电磁泄漏;再次,机房监控系统数据必须能够在不夹带任何本系统外信息数据的前提条件下,及时、全面、准确地传输呈现给置办与管理人员。在满足上述要求基础上涉密机房对机房监控系统的可靠性要求也远高于普通机房。


方案设计

针对涉密机房我们推荐主设备采用融智兴华的RZ9616S工作站,该工作站的供电系统采用双电源热备+内置后备电源设计;通讯采用双SFP光口、双RJ45电口上联设计,具有6路串口+16路I/O+4路下联网口的前端传感、控制与设备联动监测接入端口,结合融智协议转换网关,一台设备可满足一间大中型机房的监控需求。

RZ-9600正面图
(RZ-9600正面图)

RZ-9600背面图
(RZ-9600背面图)



参数类型 参数说明
设备类型 嵌入式、免维护
机箱规格 19英寸-1U高度机箱,纯铝前面板,钢制带侧通风孔的金属板材机身
电源规格 2路带开关AC220V/DC系统电源互备,断电监测报警接口,AC87—265V
后备电源 内置系统72W/30min后备电源
上联网口 2路RJ45-100M 以太网上联接口
上联光口 2路SFP光纤以太网上联接口
开关量输入 16路RJ45环境变量、设备状态监测信号输入兼传感器供电端口
开关量输出 16路开关量控制信号输出接口
供电输出 16路传感器DC12V供电输出接口
数字量接口 4路可复用数字量监测RS-485通讯控制接口
网络扩展接口 4路RJ45网络扩展接口
视频接入 4路复合视频输入接口
音频接入 4路复合视频输入接口


      该款工作站用于涉密机房时,可首先将所有传感器、网关与协议转换器等设备在机房内统一汇接至工作站,减少机房对外连线数量,减少泄密隐患;其次可采用光纤上联方式将数据链接引出机房,杜绝金属线缆可能存在的耦合性电磁泄漏;同时监测前端的数据收发解析均由工作站独立完成,充分减少机房内外跨界传输数据的数据量与数据格式的数量,确保其数据的可监听、可穷举、可解析状态,杜绝系统内通讯夹带数据的可能性与嫌疑;如果是多个涉密机房可通过光纤统一上联,也可通过工作站级联上联;最后基于其强壮的可靠性为涉密机房的安全运行保驾护航。

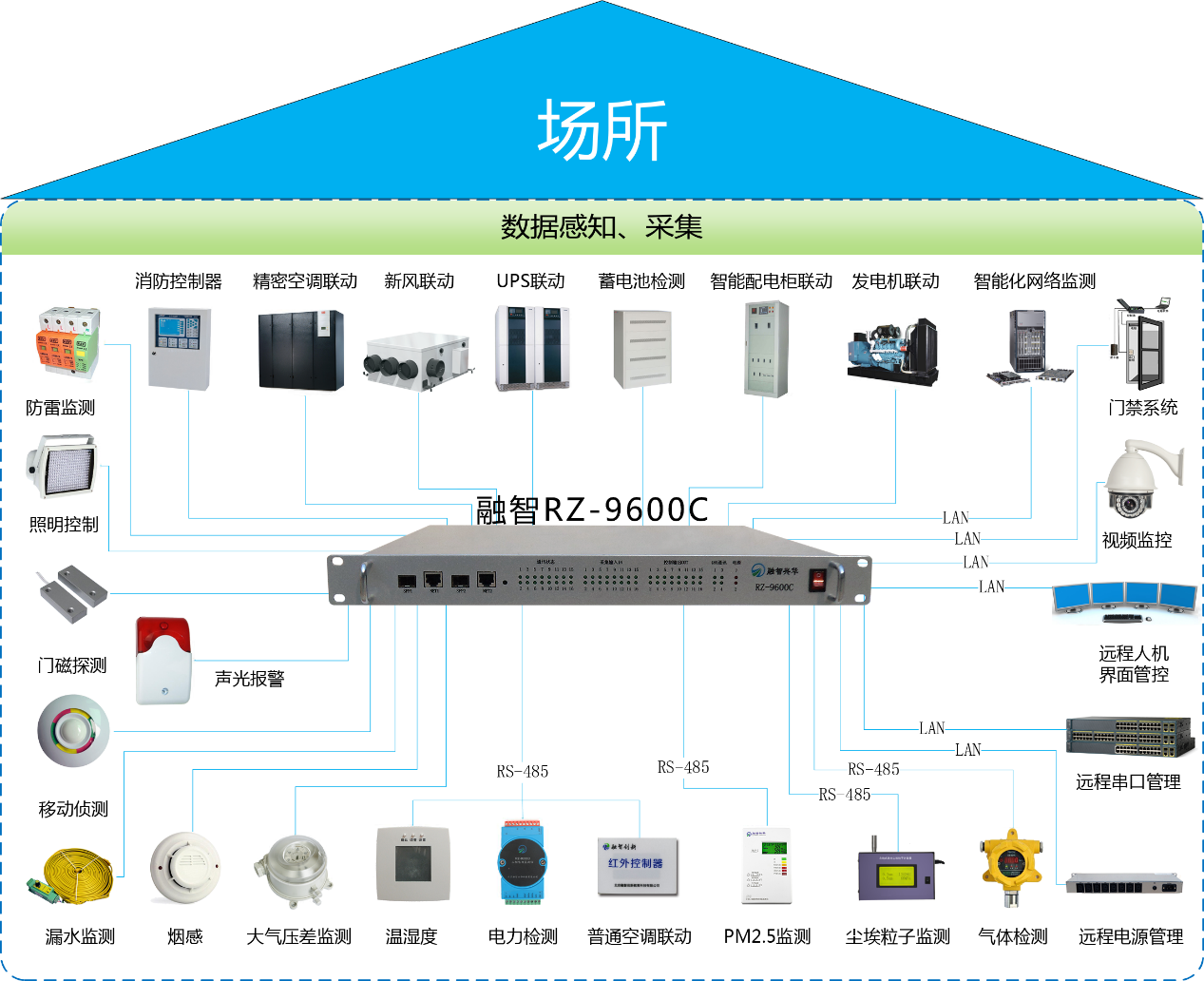

涉密机房拓补图
